MacのgnuplotでPDFの文字がおかしくなる問題

TL;DR

Macのgnuplotでは、pangoのバグ(?)に由来して、terminalにpdfやpngcairo等を指定すると文字がおかしくなる問題があったが、最新版(gnuplot 5.4、pango 1.48.0)では解決している。

現象

いつからかよくわからないが、Macのgnuplotではterminalとしてpdfやpngcairoなどを指定すると、文字がおかしくなる。これは、Cairoが裏で呼でいるPangoの問題。

$ brew info pango
pango: stable 1.46.1 (bottled), HEAD

$ gnuplot --versio
gnuplot 5.2 patchlevel 8

と、pango 1.46.1、gnuplot 5.2の状態で、以下のファイルを食わせてみる。

set term pdf
set out "test.pdf"
p sin(x)

gnuplot test.plt

するとこうなってしまう。


例えば「-5」が、 5のように重なってしまっているのがわかると思う。これはcairoの問題なので、出力にpngcairoを指定しても同じことがおきる。

これを、

brew uninstall pango gnuplot
brew upgrade
brew install gnuplot

等としてpangoとgnuplotをアップデートし、gnuplotが 5.4、pangoが1.48.0になった状態でもう一度実行すると、

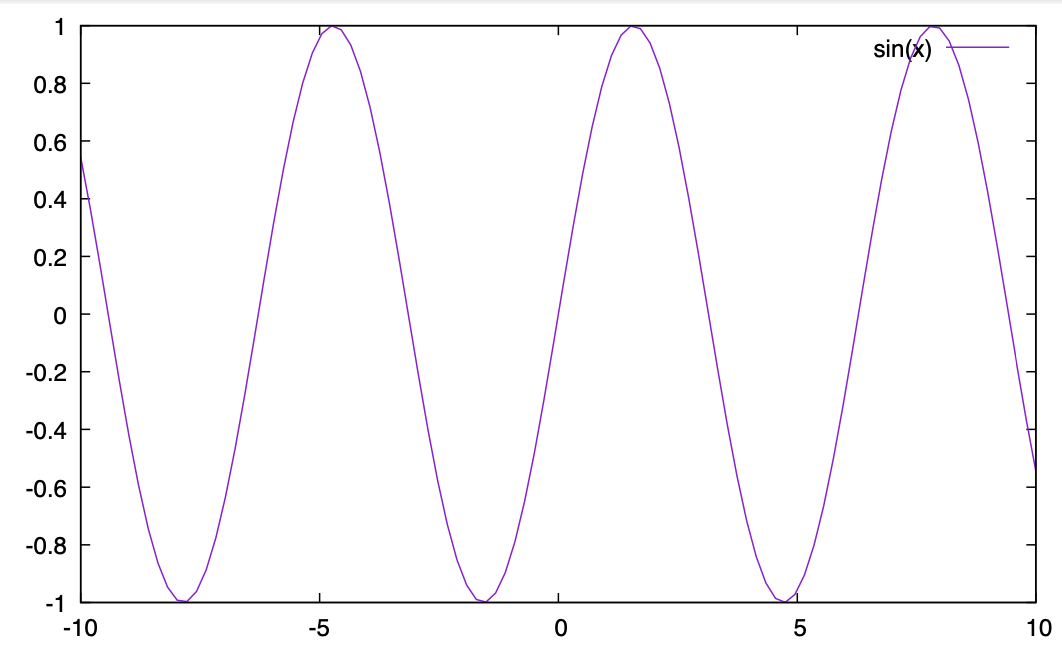

ちゃんとなおってめでたい。

補足

おそらく多くの人の環境で

brew uninstall pango gnuplot
brew upgrade
brew install gnuplot

でいけると思うのだが、僕の環境ではgnuplotの再インストールに失敗した。もしかしたら似たようなエラーが出る人がいるかもしれないので、作業ログを残しておく。

作業ログのまとめ
gnuplot再インストール時に、 ```sh $ brew uninstall gnuplot $ brew install gnuplot (snip) ==> Pouring python@3.9-3.9.1.big_sur.bottle.tar.gz Error: An unexpected error occurred during the `brew link` step The formula built, but is not symlinked into /usr/local Permission denied @ dir_s_mkdir - /usr/local/Frameworks Error: Permission denied @ dir_s_mkdir - /usr/local/Frameworks ``` と言われてこけた。そこでbrew doctorを実行して、その指示に従いながら問題を修正していった。 コマンドラインツールの再インストール。 ```sh sudo rm -rf /Library/Developer/CommandLineTools sudo xcode-select --instal ``` コマンドラインツールのアップデート ```sh softwareupdate --all --install --force ``` brewのアップデート。 ```sh git -C "/usr/local/Homebrew/Library/Taps/homebrew/homebrew-core" fetch --unshallow git -C "/usr/local/Homebrew/Library/Taps/homebrew/homebrew-cask" fetch --unshallow ``` brew doctorの指示に従って、不要なものの削除。特に僕はpangoをなんとかしようとして手で入れたので、それを削除。 brew doctorに言われたこと。 ```txt Warning: Unbrewed dylibs were found in /usr/local/lib. Warning: Unbrewed header files were found in /usr/local/include. ``` 削除。 ```sh rm -rf /usr/local/include/pango-1.0 sudo rm -rf /usr/local/include/pango-1.0 rm /usr/local/lib/pkgconfig/pango.pc rm /usr/local/lib/pkgconfig/pangocairo.pc rm /usr/local/lib/pkgconfig/pangoft2.pc ``` brew doctorに「gdk-pixbufとlibrsvgを入れろ」と言われたので入れる。 ```sh brew install gdk-pixbuf librsvg ``` Qtへのパスを通せと言われたので通す(僕はzshで、ローカルの設定は.zshrc.mineに保存しているけど、適宜自分の設定で読み替えてｋください)。 ```sh echo 'export PATH="/usr/local/opt/qt/bin:$PATH"' >> ~/.zshrc.mine ``` 以上の設定をした上で、 ```sh brew info pango brew info gnuplot gnuplot --version ``` で、それぞれpangoが1.48.0、gnuplotが5.4になった状態で再度PDFを作ったらうまくいった。僕の環境では、brew infoとgnuplot --versionが異なるバージョンを指していた(自分でgnuplotをビルド、インストールしたっぽい)のでややこしいことが起きたが、普通に使っている人は大丈夫だと思う。
