ARM SVEの組み込み関数を使う（その４）

みなさん、山に登っていますか？＞直喩僕はまだあまり登れていません。

ARM SVEの組み込み関数の使い方の解説を続けます。

コードを以下に置いておきます。まだ開発中なので、記事を書きながら修正していくと思います。

https://github.com/kaityo256/sve_intrinsic_samples

コンパイル、実行方法については「その１」を見てください。

水平演算について

SIMDによるベクトル演算は、複数のデータを保持するSIMDレジスタの、「要素ごと」の演算を実行します。例えば512ビットのレジスタなら倍精度実数(double)を8個保持できるため、それぞれのレジスタがdouble a[8], b[8]となっており、c=a+bは、

double c[8];
for(int i=0;i<8;i++){
  c[i] = a[i]+b[i];
}

という演算を意味します。

さて、数値計算では、リダクション(reduction)と呼ばれる処理が頻出します。典型例が総和です。こんなイメージです。

double sum(double *a, const int n){
  double s = 0.0;
  for(int i=0;i<n;i++){
    s += a[i];
  }
  return s;
}

このような計算を行うために、SIMDレジスタ内で総和をとったりする演算が用意されており、水平演算 (horizontal operations)と呼ばれます。本稿では、ARM SVEの水平演算をいくつか見てみます。

水平加算

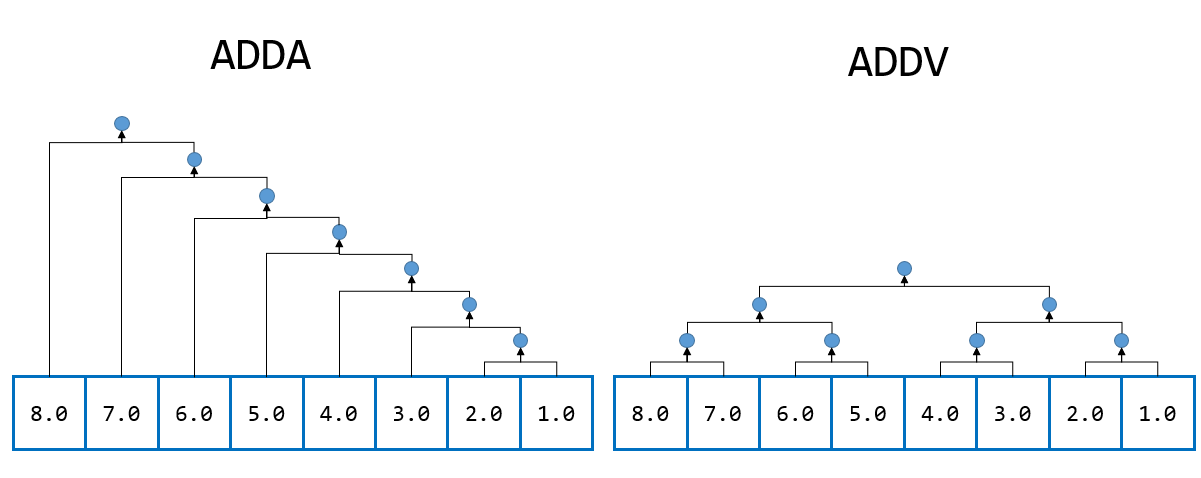

水平加算とは、SIMDレジスタ内の要素の総和を返す演算です。ARM SVEには、水平加算用の命令としてADDAとADDVが用意されています。ADDAは、素直に左から足していくのにたいして、ADDVはペアごとに足していきます。こんな感じです。

なのでADDAに比べてADDVの方が倍近く早いですが、ADDAはスカラーループと同じ結果が得られるのに対して、ADDVは場合によっては異なる結果を与えることがあります。

桁落ちの様子がわかりやすいように、$10^{-8}$と$10^8$が交互にならんだ8個のデータをSIMDレジスタにロードして、水平加算してみましょう。

void add_vector() {
  const double a = 1e-8;
  const double b = 1e8;
  double d[8] = {a, b, a, b, a, b, a, b};
  svbool_t tp = svptrue_b64();
  svfloat64_t va = svld1_f64(tp, d);
  float64_t sum = svadda_f64(tp, 0.0, va);
  printf("adda = %.15f\n", sum);
  float64_t sum2 = svaddv_f64(tp, va);
  printf("addv = %.15f\n", sum2);
}

結果はこうなります。

adda = 400000000.000000000000000
addv = 400000000.000000059604645

両者の結果がずれていることがわかると思います。

ADDAが素直なループ、ADDVがツリー型の和であることを確認するため、等価なスカラーコードを書いてみましょう。

void add_scalar() {
  const double a = 1e-8;
  const double b = 1e8;
  double d[8] = {a, b, a, b, a, b, a, b};
  double sum = 0.0;
  for (int i = 0; i < 8; i++) {
    sum += d[i];
  }
  printf("adda = %.15f\n", sum);
  double s1 = d[0] + d[1];
  double s2 = d[2] + d[3];
  double s3 = d[4] + d[5];
  double s4 = d[6] + d[7];
  double s12 = s1 + s2;
  double s34 = s3 + s4;
  double sum2 = s12 + s34;
  printf("addv = %.15f\n", sum2);
}

実行結果はこうなります。

adda = 400000000.000000000000000
addv = 400000000.000000059604645

それぞれ、先ほどのADDA、ADDVを使った場合と同じ結果が得られたのがわかるかと思います。

最大値

リダクション演算で頻出するパターンとして、最大値、最小値を求めるものがあります。ARM SVEでは、最大値を求める命令としてMAXVとMAXNMVの二つがあります。この二つはNaNの扱いが異なります。MAXVは、要素のうち一つでもNaNがあればNaNを返します。しかし、MAXNMVは要素が全てNaNの時にはNaNを返しますが、それ以外の場合はNaNを無視します。

まずはNaNがない場合を試してみましょう。その場合はMAXVとMAXNMVの動作は同じなのでMAXVだけ見てみます。

void maxv() {
  const int n = svcntd();
  std::vector<double> a(n);
  for (int i = 0; i < n; i++) {
    a[i] = (i + 1);
  }
  std::shuffle(a.begin(), a.end(), std::mt19937());
  svbool_t tp = svptrue_b64();
  svfloat64_t va = svld1_f64(tp, a.data());
  std::cout << "va = " << std::endl;
  svshow(va);
  float64_t max = svmaxv(tp, va);
  std::cout << "max(va) = " << max << std::endl;
}

8個の要素をベクトルレジスタにロードして、svmaxvを呼ぶだけなので簡単だと思います。実行結果はこうなります。

va =
+2.0000000 +8.0000000 +7.0000000 +5.0000000 +6.0000000 +1.0000000 +4.0000000 +3.0000000
max(va) = 8

ベクトルレジスタに(2,8,7,5,6,1,4,3)という値が入っており、最大値として8が返ってきたことがわかると思います。

次に、データの一つにNaNを突っ込んで両者の動作を比べてみましょう。

void maxnmv() {
  const int n = svcntd();
  std::vector<double> a(n);
  for (int i = 0; i < n; i++) {
    a[i] = (i + 1);
  }
  std::shuffle(a.begin(), a.end(), std::mt19937());
  a[0] = std::numeric_limits<double>::quiet_NaN();
  svbool_t tp = svptrue_b64();
  svfloat64_t va = svld1_f64(tp, a.data());
  std::cout << "va = " << std::endl;
  svshow(va);
  float64_t max = svmaxv(tp, va);
  std::cout << "maxv(va) = " << max << std::endl;
  float64_t maxnmv = svmaxnmv(tp, va);
  std::cout << "maxnmv(va) = " << maxnmv << std::endl;
}

配列aの最初の要素a[0]にNaNを突っ込んで、レジスタにロードしてからMAXVとMAXNMVに食わせてみました。実行結果はこうなります。

va =
+2.0000000 +8.0000000 +7.0000000 +5.0000000 +6.0000000 +1.0000000 +4.0000000 +nan
maxv(va) = nan
maxnmv(va) = 8

ベクトルレジスタに(NaN,8,7,5,6,1,4,3)という値が入っており、MAXVはNaNを、MAXNMVは8を返したことがわかるかと思います。MINV, MINNMVも同様です。

まとめ

ARM SVEの水平加算を見てみました。僕はx86系ではあまり水平演算を使ったことがありませんが、さすがに倍精度8要素、単精度16要素と要素数が増えてくると、水平加算の重要度が増してくる気がするので、これから使うかもしれません。

参考文献

ほぼ公式マニュアルしかないのつらい。
